Установка и настройка VNC на Ubuntu 16.04

Virtual Network Computing (VNC) — система взаимодействия с графическим интерфейсом на удаленном сервере с использованием клавиатуры и компьютерной мыши. Далее мы приведем пример как установить VNC на сервер (или удаленный компьютер) с операционной системой Ubuntu 16.04, создать защищенное соединение  с помощью SSH туннеля.

Для установки нам потребуется сервер или удаленный компьютер, локальный компьютер с клиентом VNC с поддержкой соединения через SSH тунель. Пользователям Windows мы рекомендуем  RealVNC, UltraVNC или TightVNC. В Mac OS можно использовать стандартную утилиту  Screen Sharing, или же в app store установить другие VNC приложения. Пользователи Linux имеют более широкий выбор программ, таких как  krdc,  vinagre,  TightVNC,  RealVNC, Remmina и др.

Установка Desktop Environment и сервера VNC

По умолчанию образы Ubuntu 16.04 не имеют графической оболочки рабочего стола и сервера VNC, которые нужно устанавливать дополнительно. Для начала установим пакеты последней версии среды рабочего стола Xfce и пакет TightVNC из репозиториев Ubuntu.

На заказанном сервере установите пакеты Xfce и TightVNC.

$ sudo apt install xfce4 xfce4-goodies tightvncserver

Для завершения первичной настройки VNC сервера после его установки воспользуйтесь командой vncserver для установки надёжного пароля.

$ vncserver

Будет предложено ввести и подтвердить пароль, а также указать пароль для просмотра. Пользователи, использующие пароль для просмотра, не смогут ничего делать клавиатурой и мышью на машине с VNC. Это может быть полезно для демонстрации чего-либо на вашем VNC сервере другим людям.

Выполнение vncserver завершает установки VNC созданием файлов конфигурации по умолчанию, а также созданием информации для соединения с нашим сервером. После установки этих пакетов можно настраивать сервер.

Настройка сервера VNC

Сначала укажем команды, которые сервер VNC должен выполнять при запуске. Эти команды задаются в конфигурационном файле xstartup в поддиректории .vnc вашей домашней директории. Скрипт запуска был создан во время выполнения команды vncserver на предыдущем шаге, сейчас мы изменим некоторые команды для работы с Xfce.

При первом запуске VNC запускает инстанс сервера по умолчанию на порту 5901. Этот порт называется портом отображения (display port), и в VNC он имеет обозначение :1. VNC может запускать много инстансов на других портах, например, :2, :3, и так далее. При работе с серверами VNC помните, что порт отображения с номером :X работает на порту 5900 X.

Поскольку мы собираемся внести изменения в конфигурацию сервера VNC, сначала нам необходимо остановить инстанс сервера, работающего на порту 5901.

$ vncserver -kill :1

Вывод должен выглядеть похожим образом с точностью до идентификатора процесса (process ID):

Вывод
Killing Xtightvnc process ID 17648

Перед внесением изменений в новый файл xstartup, сделаем резервную копию исходного файла.

$ mv ~/.vnc/xstartup ~/.vnc/xstartup.bak

Теперь создадим новый файл xstartup используя nano или другой текстовый редактор.

$ nano ~/.vnc/xstartup

Вставьте эти команды в файл для автоматического их выполнения при запуске или перезапуске сервера VNC, затем сохраните и закройте файл.

~/.vnc/xstartup
#!/bin/bash
xrdb $HOME/.Xresources
startxfce4 &

Первая команда файла xrdb $HOME/.Xresources сообщает фреймворку графического интерфейса пользователя VNC, что необходимо использовать пользовательский файл .Xresources. Файл .Xresources сохраняет определённые пользовательские настройки рабочего стола, например, цвета терминала, тему курсора, рендеринг шрифтов. Вторая команда предписывает серверу запустить Xfce, который и позволяет вам комфортно управлять вашим сервером.

Для того, чтобы сервер VNC мог использовать эти настройки, сделаем файл исполняемым.

$ sudo chmod x ~/.vnc/xstartup

Теперь перезапустим сервер VNC.

$ vncserver

Сервер должен перезапуститься и вывести нечто похожее в консоль:

Вывод
New 'X' desktop is your_server_name.com:1
Starting applications specified in /home/sammy/.vnc/xstartup
Log file is /home/sammy/.vnc/liniverse.com:1.log

Тестирование рабочего стола VNC

Сперва создадим SSH соединение на локальной машине для установки безопасного соединения с VNC. Вы можете сделать это с помощью терминала на Linux или OS X следующей командой. Не забудьте заменить username и server_ip_address на имя своего пользователя с правами sudo и IP адрес вашего сервера.

$ ssh -L 5901:127.0.0.1:5901 -N -f -l username server_ip_address

Если вы используете графический клиент SSH, например, PuTTY, задайте server_ip_address в качестве IP адреса соединения, а также установите localhost:5901 в качестве пробрасываемого порта в настройках соединения SSH своего клиента.

Далее вы можете использовать свой клиент VNC для установки соединения с сервером VNC на localhost:5901. Вам будет предложено аутентифицироваться. Используйте пароль, заданный вами на первом шаге.

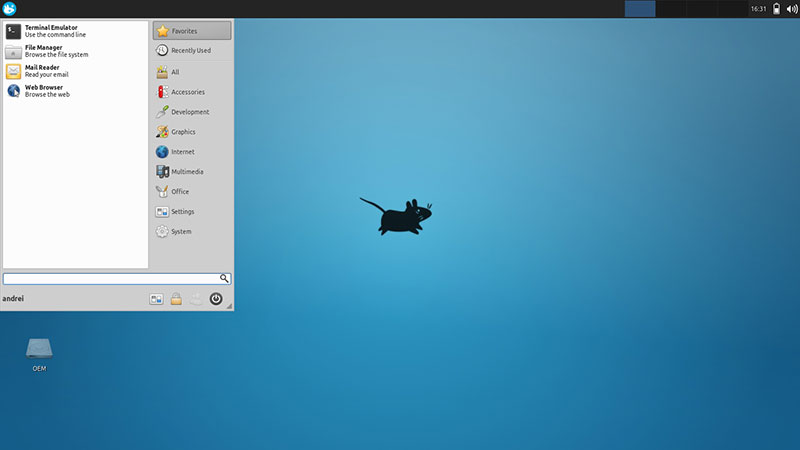

После успешной установки соединения вы увидите рабочий стол Xfce по умолчанию. Он должен выглядеть похожим образом:

Теперь вы имеете полный доуступ к управлению сервером и файлам в вашей домашней директории.

Создание файла сервиса VNC

Далее настроим сервер VNC как сервис systemd. Это позволит запускать, останавливать и перезапускать сервер VNC так же, как и любой другой сервис systemd.

Сначала создадим юнит-файл /etc/systemd/system/[email protected] с помощью вашего текстового редактора:

$ sudo nano /etc/systemd/system/[email protected]

Скопируйте и вставьте в него следующее содержимое. Убедитесь, что вы изменили значение поля User и имя пользователя в поле PIDFILE на ваши значения.

$ /etc/systemd/system/[email protected]
[Unit]
Description=Start TightVNC server at startup
After=syslog.target network.target

[Service]
Type=forking
User=sammy
PAMName=login
PIDFile=/home/sammy/.vnc/%H:%i.pid
ExecStartPre=-/usr/bin/vncserver -kill :%i > /dev/null 2>&1
ExecStart=/usr/bin/vncserver -depth 24 -geometry 1280x800 :%i
ExecStop=/usr/bin/vncserver -kill :%i

[Install]
WantedBy=multi-user.target

Сохраните и закройте файл.

Далее сообщим системе о наличии нового юнит-файла.

$ sudo systemctl daemon-reload

Активируем юнит-файл.

$ sudo systemctl enable Este endereço de email está protegido contra piratas. Necessita ativar o JavaScript para o visualizar.

Остановим текущий инстанс сервера VNC, если он запущен.

$ vncserver -kill :1

Далее запустим его так же, как если бы мы запускали любой сервис systemd.

$ sudo systemctl start vncserver@1

Убедимся, что сервис запущен, этой командой:

$ sudo systemctl status vncserver@1>

Если запуск прошёл корректно, вывод должен выглядеть похожим образом:

Название Вывод
Este endereço de email está protegido contra piratas. Necessita ativar o JavaScript para o visualizar. - TightVNC server on Ubuntu 16.04
Loaded: loaded (/etc/systemd/system/[email protected]; enabled; vendor preset: enabled)
Active: active (running) since Mon 2016-04-25 03:21:34 EDT; 6s ago
Process: 2924 ExecStop=/usr/bin/vncserver -kill :%i (code=exited, status=0/SUCCESS) ... systemd[1]: Starting TightVNC server on Ubuntu 16.04...
systemd[2938]: pam_unix(login:session): session opened for user finid by (uid=0)
systemd[2949]: pam_unix(login:session): session opened for user finid by (uid=0)
systemd[1]: Started TightVNC server on Ubuntu 16.04.

Готово! Вы смогли установить и настроить сервер VNC на вашем сервере с Ubuntu 16.04. Отныне Вы можете управлять файлами, программным обеспечением и настройками с помощью привычного графического интерфейса.

3 comments

  • Александр
    Александр quarta-feira, 18 outubro 2017 10:50 Comment Link Report

    Спасибо! С помощью Вашей инструкции приведенной выше я все установил и настроил на своем сервере. Все прошло как по маслу

  • Александр
    Александр quarta-feira, 21 fevereiro 2018 08:21 Comment Link Report

    Все работает, НО:
    1. Что за код и статус красным?
    2. Почему такие тормоза с отображением? Если открыть просто папку, то еще более или менее, но если запустить браузер и попытаться прокрутить вниз, то обновление экрана по несколько секунд происходит.
    Устанавливал на Debian 9

  • Виктор
    Виктор quarta-feira, 23 janeiro 2019 22:40 Comment Link Report

    Александр, может быть у Вас видеокарта слабая или скорость интернета не высокая. Попробуйте уменьшить качество отображения до 15 бит или в черно-белом.
